重型動力觸探儀

　　圓錐力觸探試驗是利用一定的錘擊動能，將一定規格的圓錐打入土中，根據打入土中的阻力大小判別土層的變化，對土層進行力學分層，并確定土層的物理力學性質，對地基土作出工程地質評價。通常以打入土中一定距離所需擊數來表示土的阻力。該試驗應符合《巖石工程勘探規范》（GN50021－94）標準。

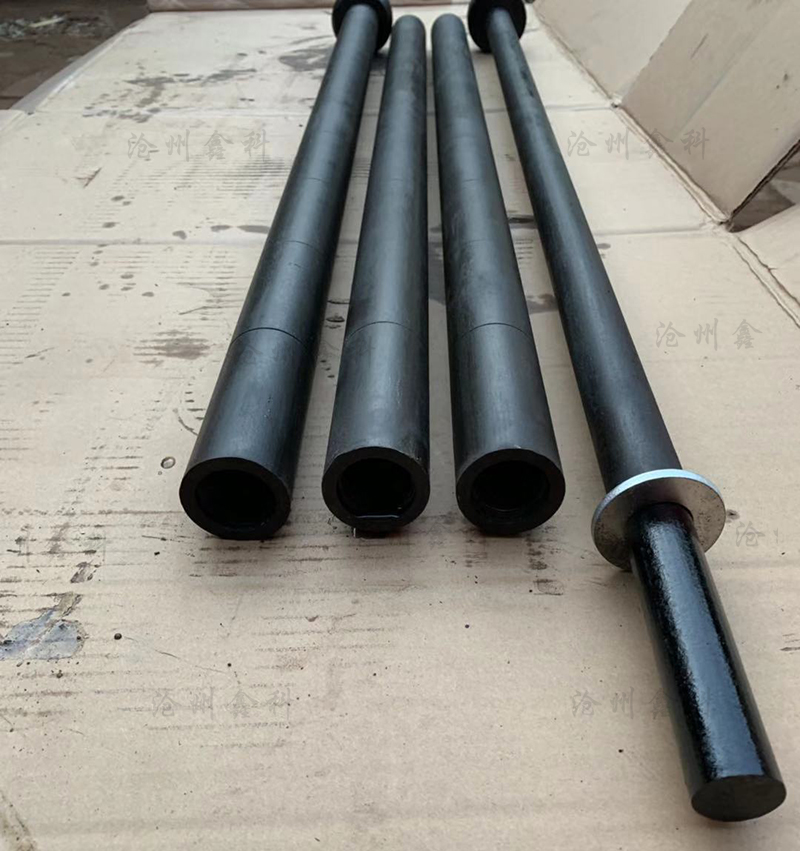

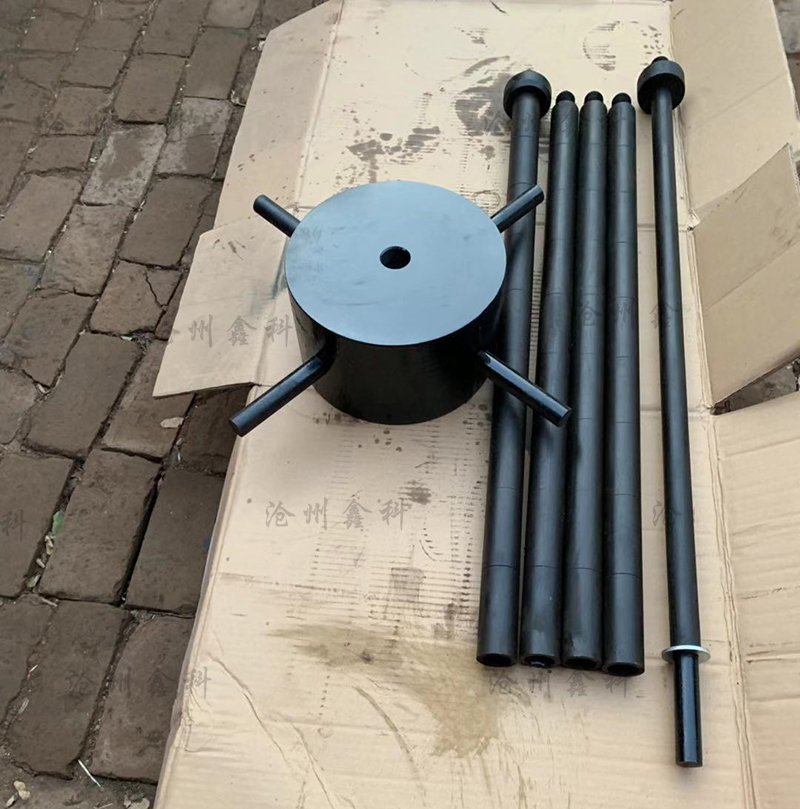

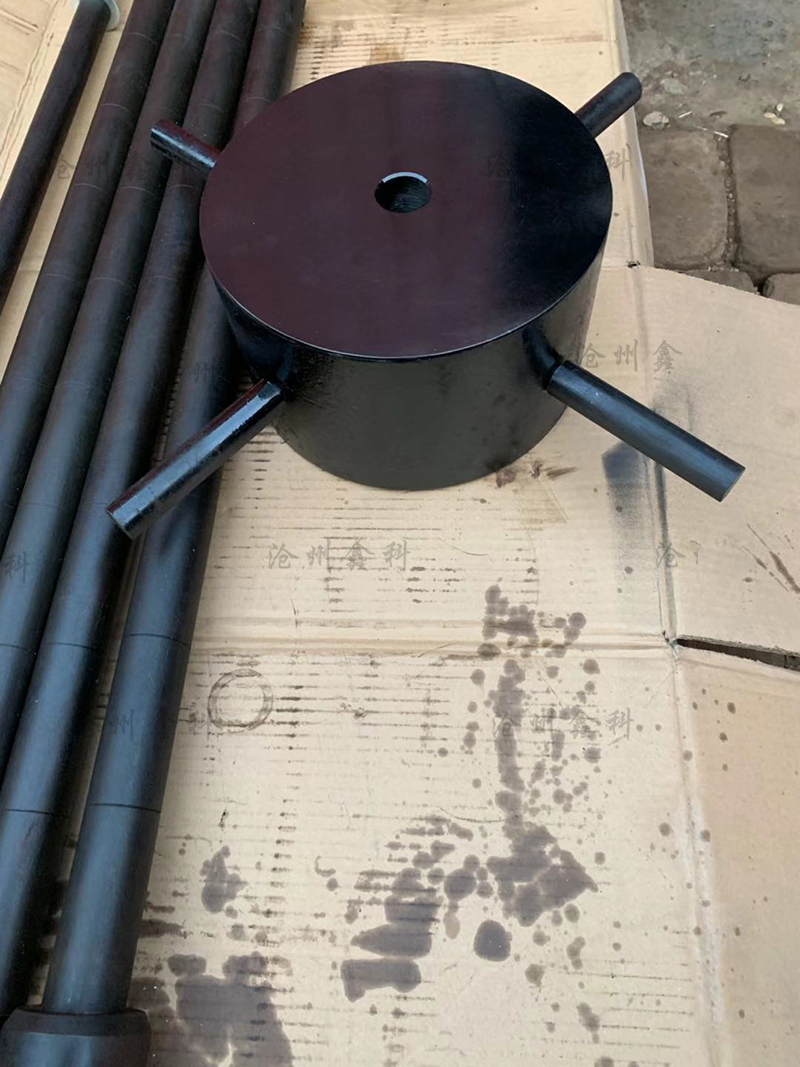

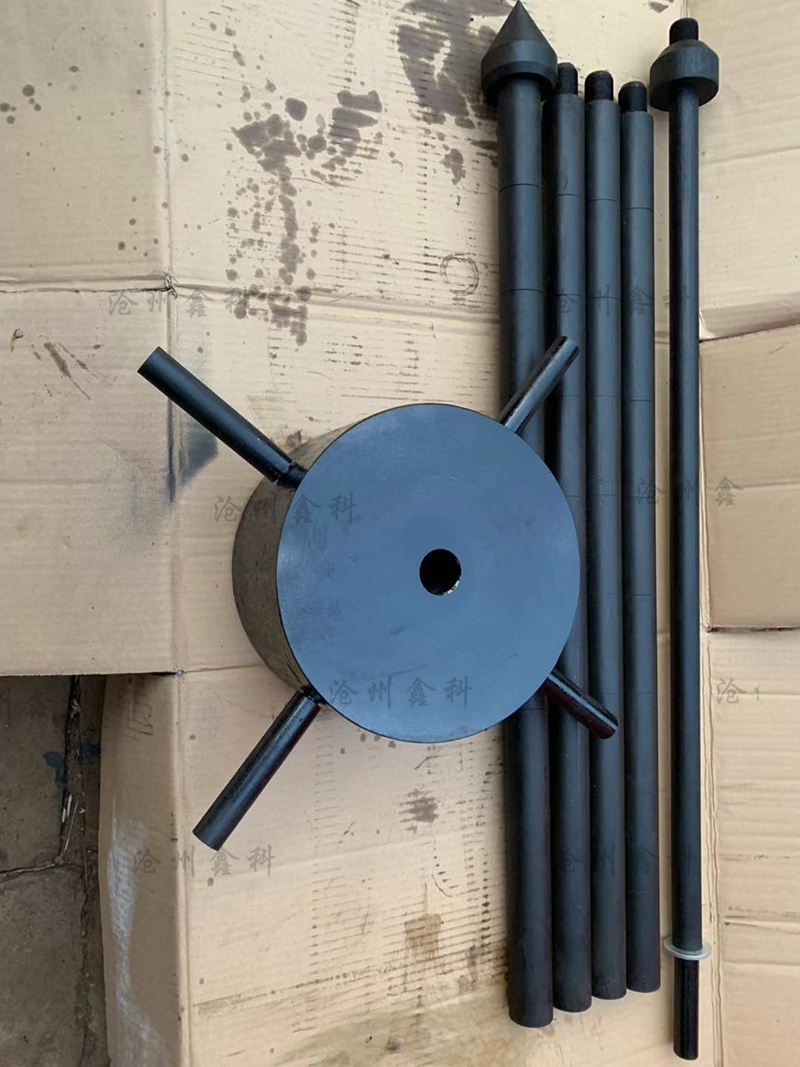

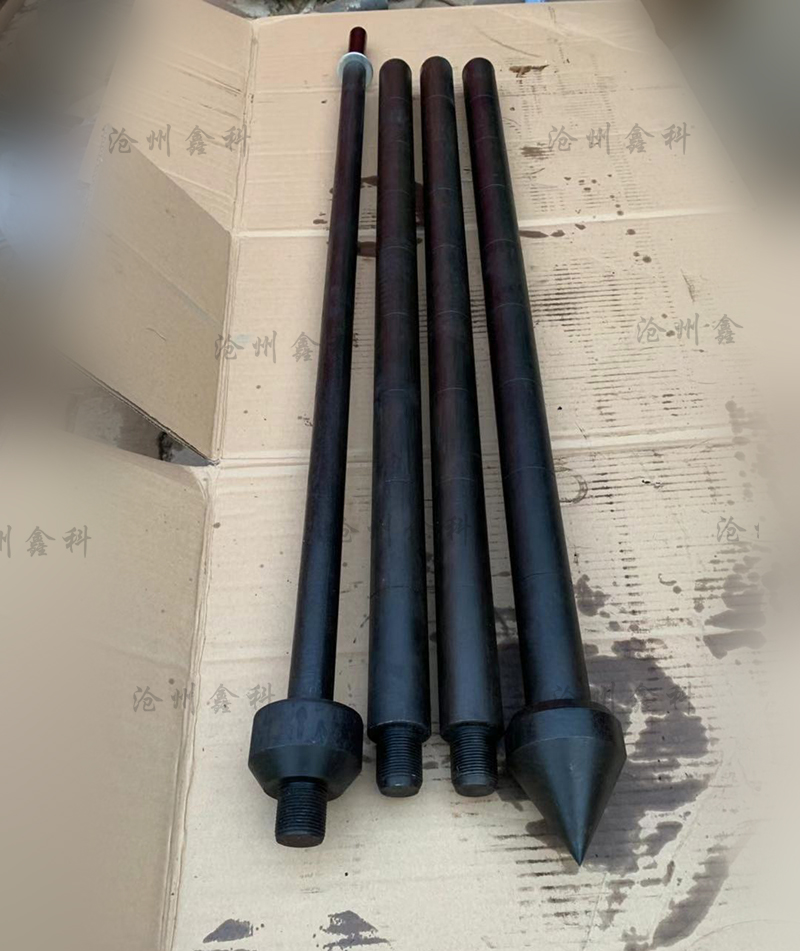

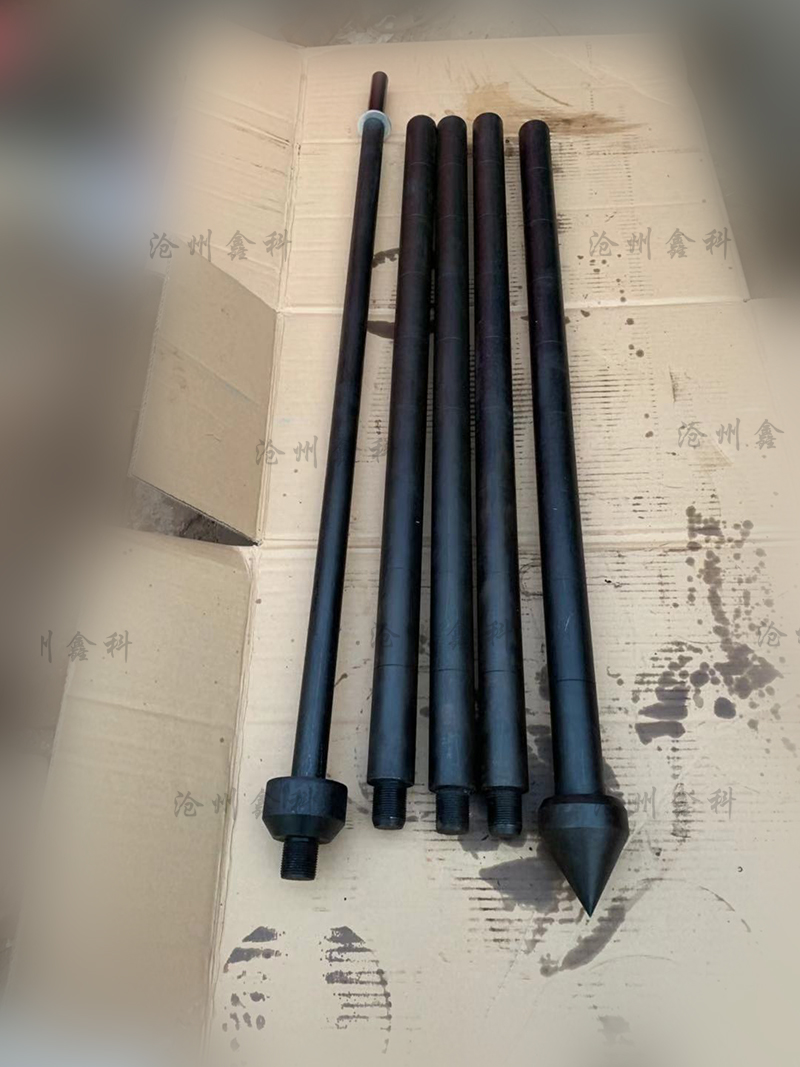

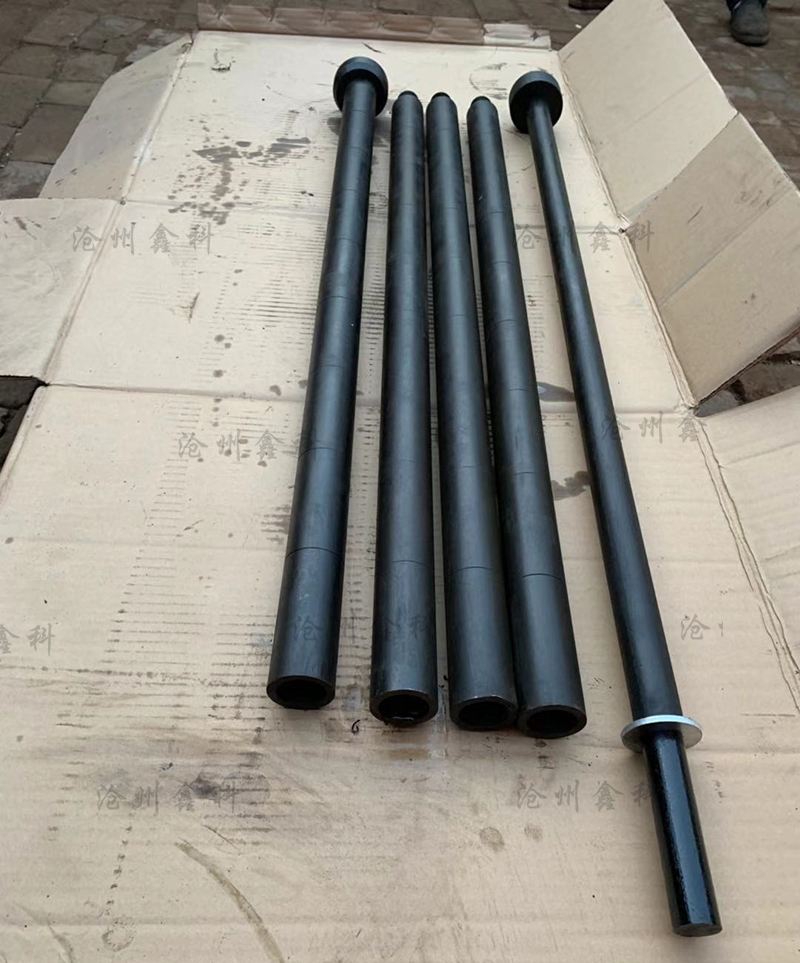

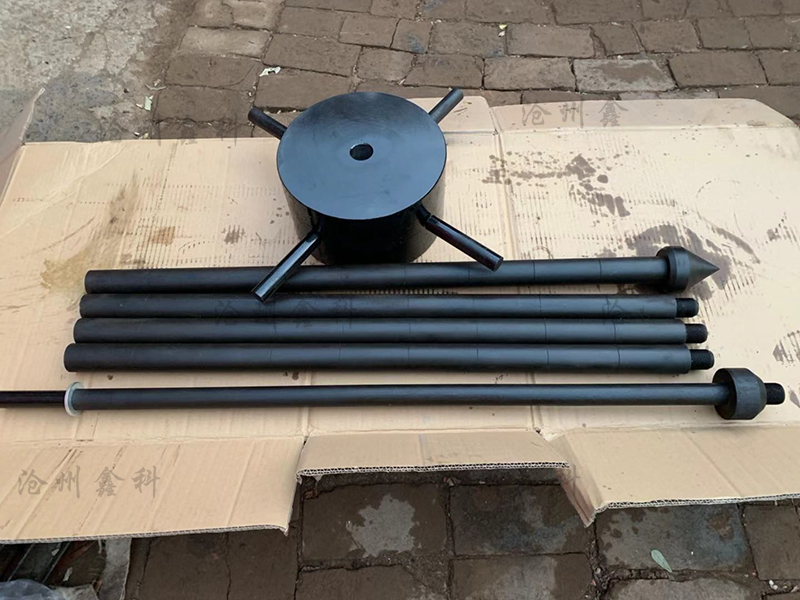

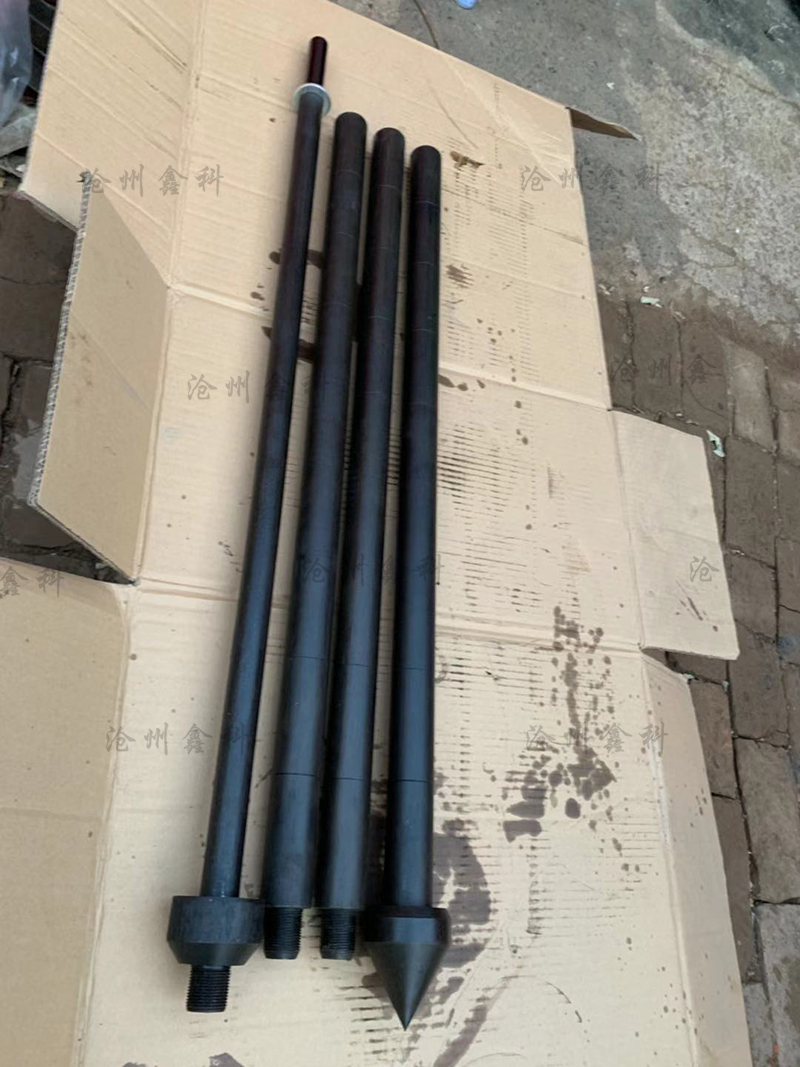

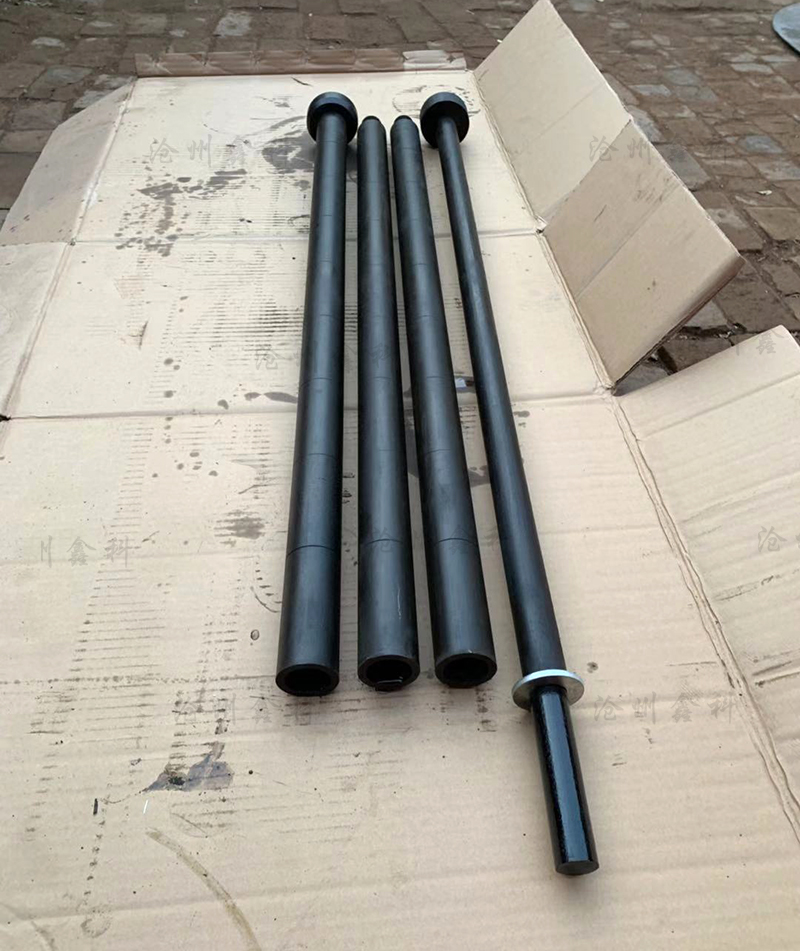

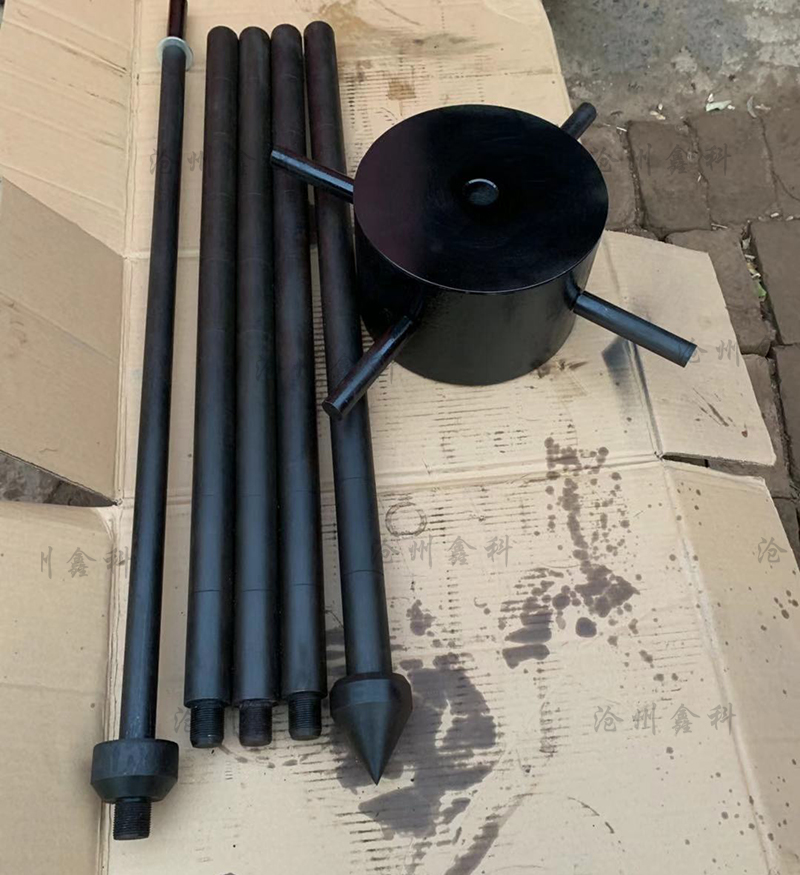

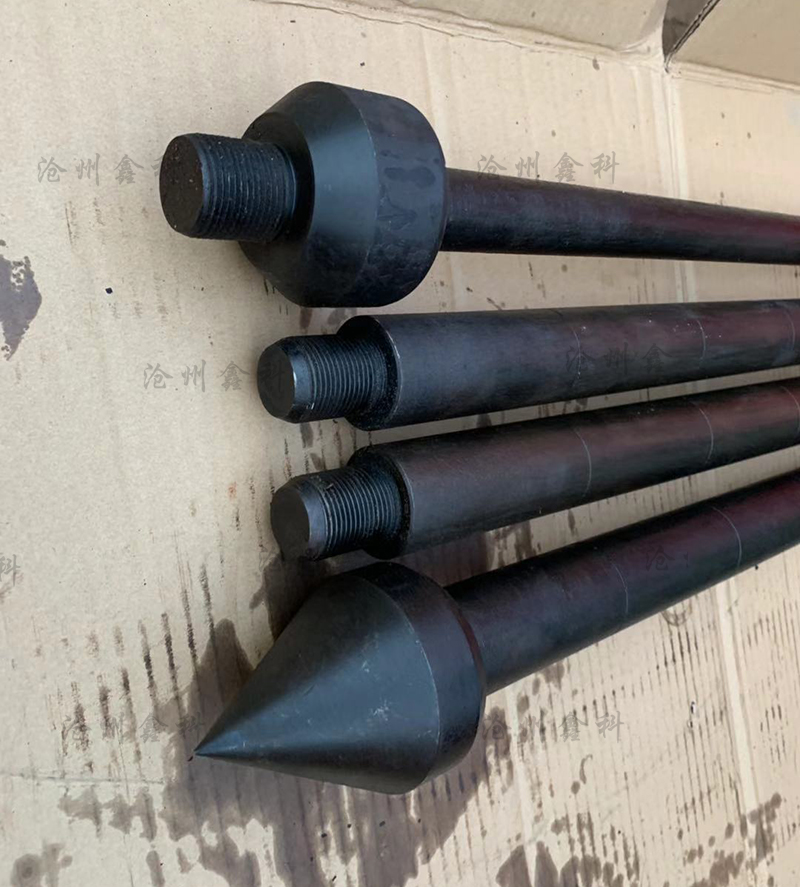

　　1、重型動力觸探儀試驗的設備主要由觸探頭、觸探桿及穿心錘三部分組成，觸探桿一般采用直徑42毫米接余加厚鉆桿，穿心錘重63.5公斤。

2、試驗程序

⑴貫入前，觸探架應安裝平穩，保持觸探孔垂直。

⑵貫入時，應使穿心錘自由下落，落距為76厘米，及時記錄貫入深度，一陣擊的貫入量及相應的錘擊數（一般5擊為一陣擊）并計算每貫入10厘米的實測擊數N。

⑶當觸探桿長度大于2米時，錘擊數應按下式進行校正。

N_63.5＝d·N

式中N_63.5－－重型動力觸探試驗錘擊數。

　　d－－觸探桿長度校正系數，按表（0－20）確定。

（表0－20）重型動力觸探試驗觸探桿長度校正系數d

　　對地下水位以下的中、粗、礫、砂和圓礫、卵石、錘擊數尚應按下式進行校正。

N_63.5＝1.1N＇_63.5＋1.0

式中：N_63.5－經觸探桿長度校正后錘擊數。

3、指標的應用

　　根據重型動力觸探錘擊數按表0－30確定中、粗、礫、砂的容許承載力。

　　根據重型動力觸探錘按表0－40確定碎石土的容

許承載力。

　　表0－30重型動力觸探試驗錘擊數與中、粗、礫的容許承載力關系。

　　注：1、L為觸探桿長度m　　

　　　　2、d值系由自動落錘測得

　　表0－40　重型動力觸探試驗錘擊數與中、粗礫、砂的容許承載力關系。

　　注：此表一般適用于沖積和洪積的碎石土，其d60不大于30毫米，不均勻的系數不大于120，密度以稍密~中密為主。
