一、主要用途及適用范圍

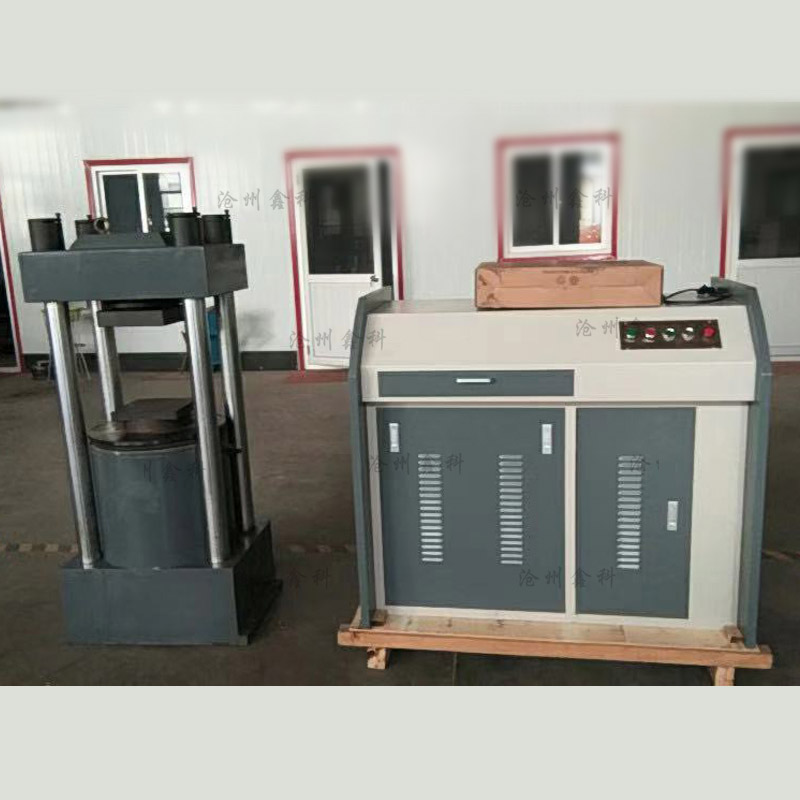

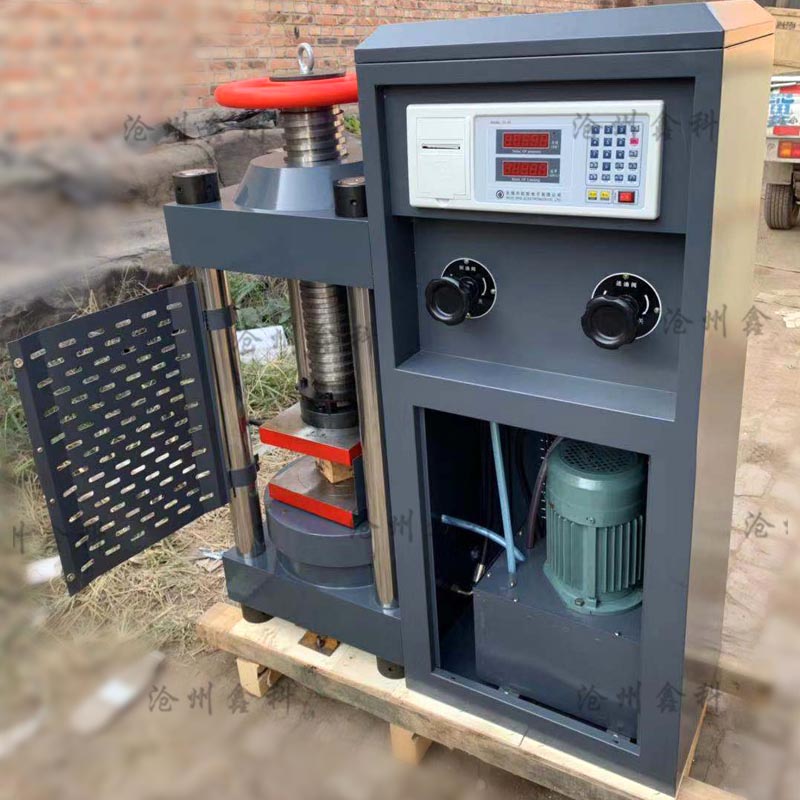

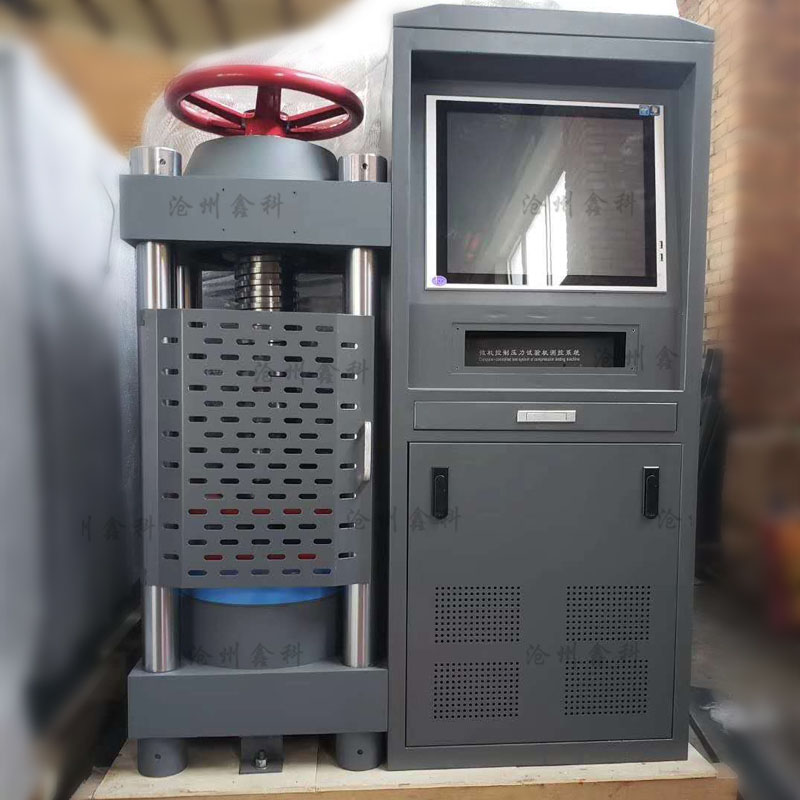

DYE-2000型全自動壓力試驗機（以下簡稱試驗機）主要用于金屬、非金屬，如混凝土、水泥、磚石等試件的壓縮試驗。

適用于建筑、建材、公路、橋梁、礦山等工程建筑單位

二、工作條件

1. 在室溫10—30℃的范圍內

2. 在穩固的基面上水平安裝

3. 在無震動、無腐蝕介質、無粉塵環境中

4. 電源電壓380V

三、主要規格及技術參數

1. 試驗力：2000  （kN）

2. 試驗機精度級別：1 （級）

3. 上下壓板間Z大距離：320 （mm）

4. 活塞Z大選程：30 （mm）

5. 上、下壓板規格：240*240（mm）

6、電動機功率：0.75（KW）

7、凈重：1000

四、DYE-2000型全自動壓力試驗機安裝與調整

1、安裝前的檢查

安裝前應檢查機件及附件是否齊全、有無破損。

2、安裝程序

1)把試驗機吊裝在試驗室的適當位置，（地腳螺栓放否由用戶決定），外殼安全接地。

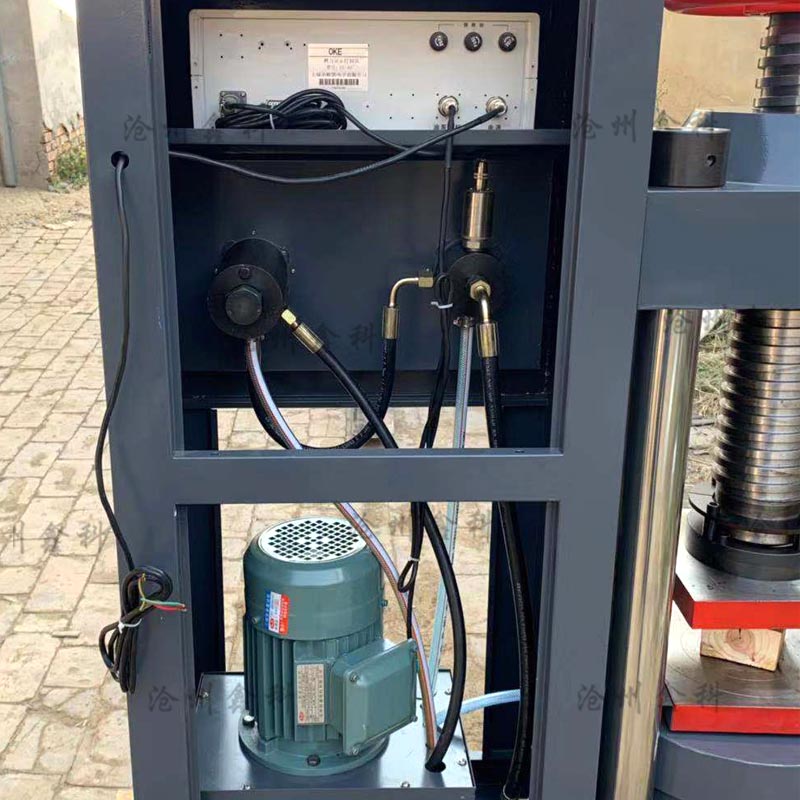

2)灌油：打開油蓋，南方用YB-N68,北方用YB-N46號抗磨液壓油約18Kg，灌至油箱要求位置，靜止3小時以上便空氣有充足的時間排出。3)接

通電源，按下油泵啟動按鈕，再打開自動閥看工作臺是否上升，如果上升說明油泵已供油。

3、試驗機水平的調整

1) 把試驗機測力計右側下面的支腳收起離地3－5毫米，啟動油泵電機，打開自動閥，使下壓板升起10毫米以上，關閉自動閥和電機，用JING

確度為0、1、1000的水平儀放在下壓板臺面上，按機座縱橫兩個方向?qū)⑺秸{(diào)整至±格之內，水不平時可用耐油橡膠板墊上，水平后，再調

整測力計右側下面的支腳即可。

2) 試車啟動油泵電機使工作臺上升5－10毫米，找一塊能承受大于Z大試驗力1.5倍以上試件放在下壓板臺上適當位置，再調整手輪使上壓板

離試件2－3毫米，打開自動閥慢慢加壓。而后用Z大試驗力的80％力值壓20分鐘左右，以便油缸活塞的潤滑和排空氣。

五、操作方法

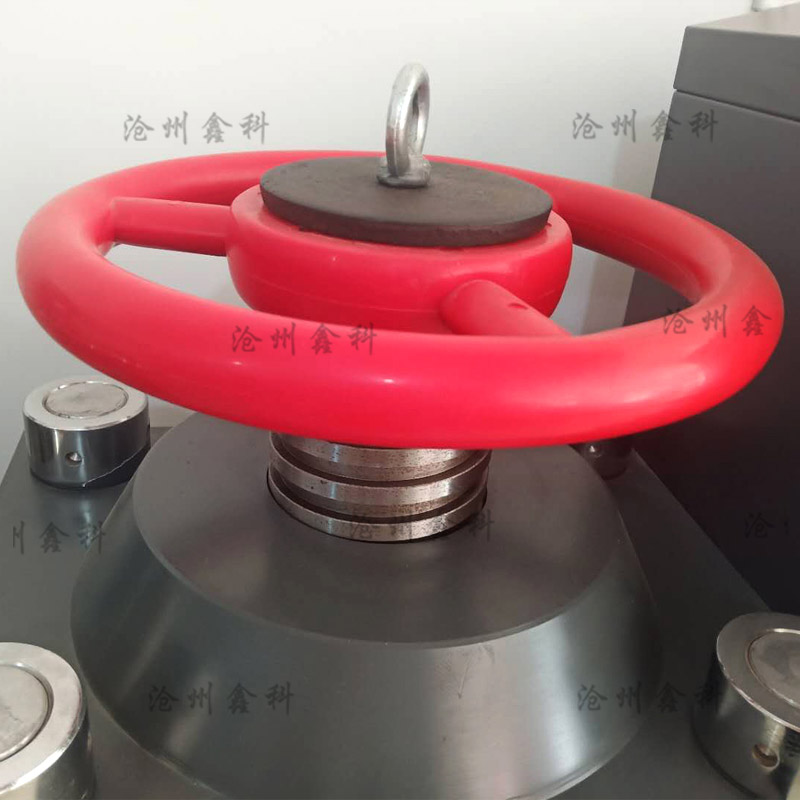

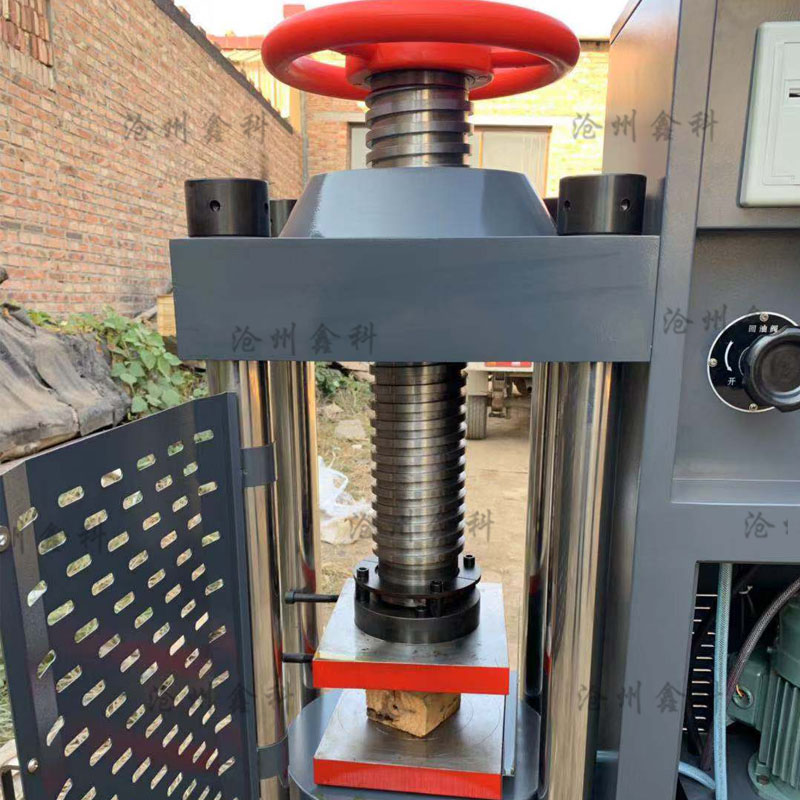

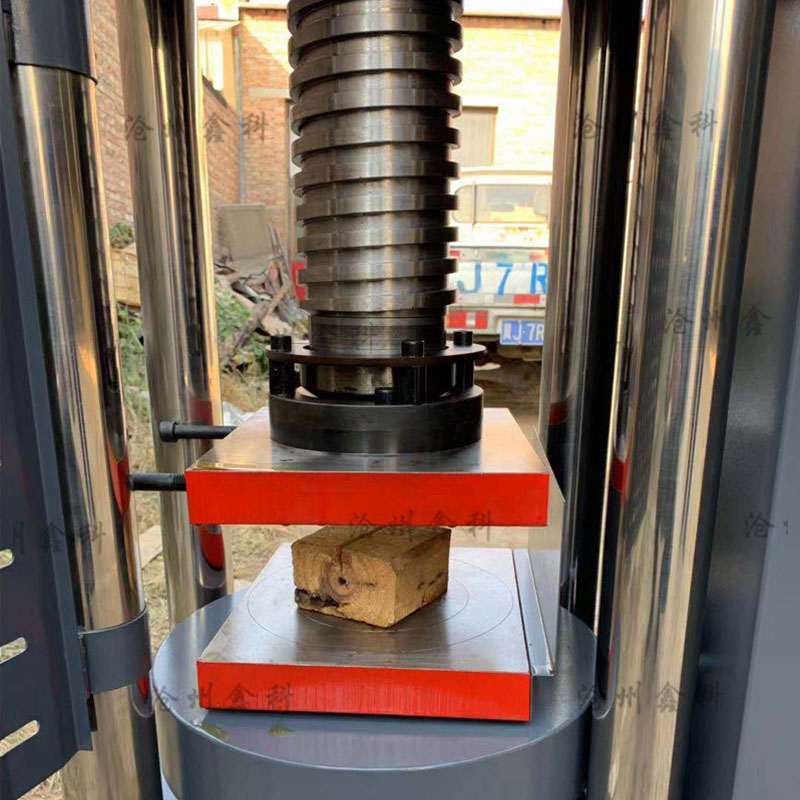

1. 接通電源，啟動油泵電機，打開自動閥使工作臺上升5毫米以上，關閉送電機。2.將試件放在下壓板臺面的適當位置，調整手輪，使上壓

板離試件2－3毫米。

3.把壓力值調整為零，然后打開電機。

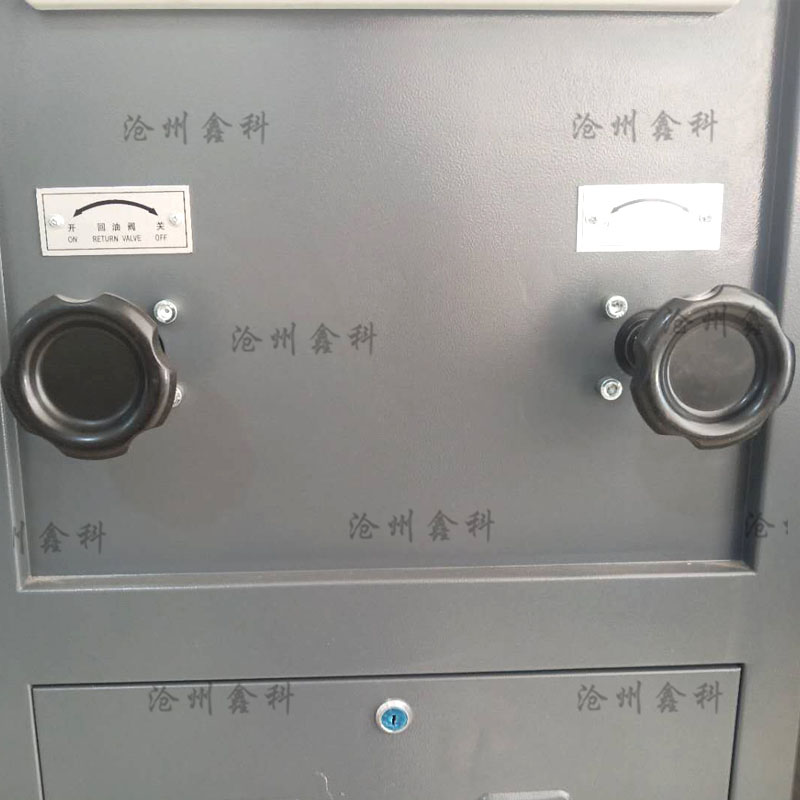

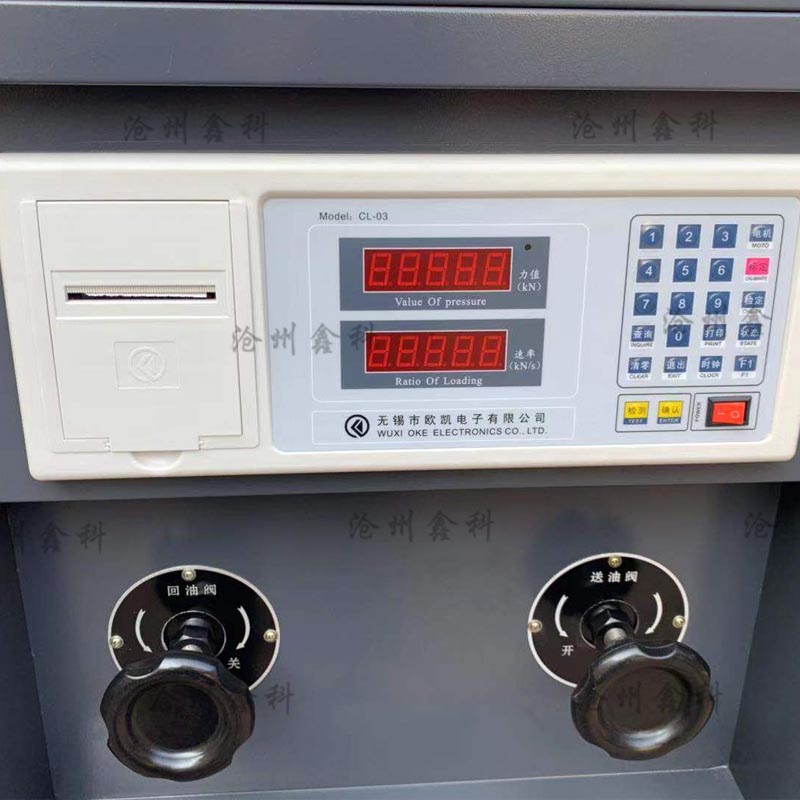

4.打開自動閥，按試驗要求的速度對試件加荷。

5.試件破裂后，自動閥會自動打開下壓板回落，能取出試件即可，然后，記下試件的抗壓力值。

六、維護及保養

1、試驗機水平的保持某些原因會破壞試驗機的水平，因此應定期檢查水平，如果水平超過規定范圍，應重新調整水平。

2.試驗機應經常擦拭干凈，對沒有噴漆的表面擦拭干凈后涂少量防銹油。

3.試驗機活塞上升不得超過規定位置。
