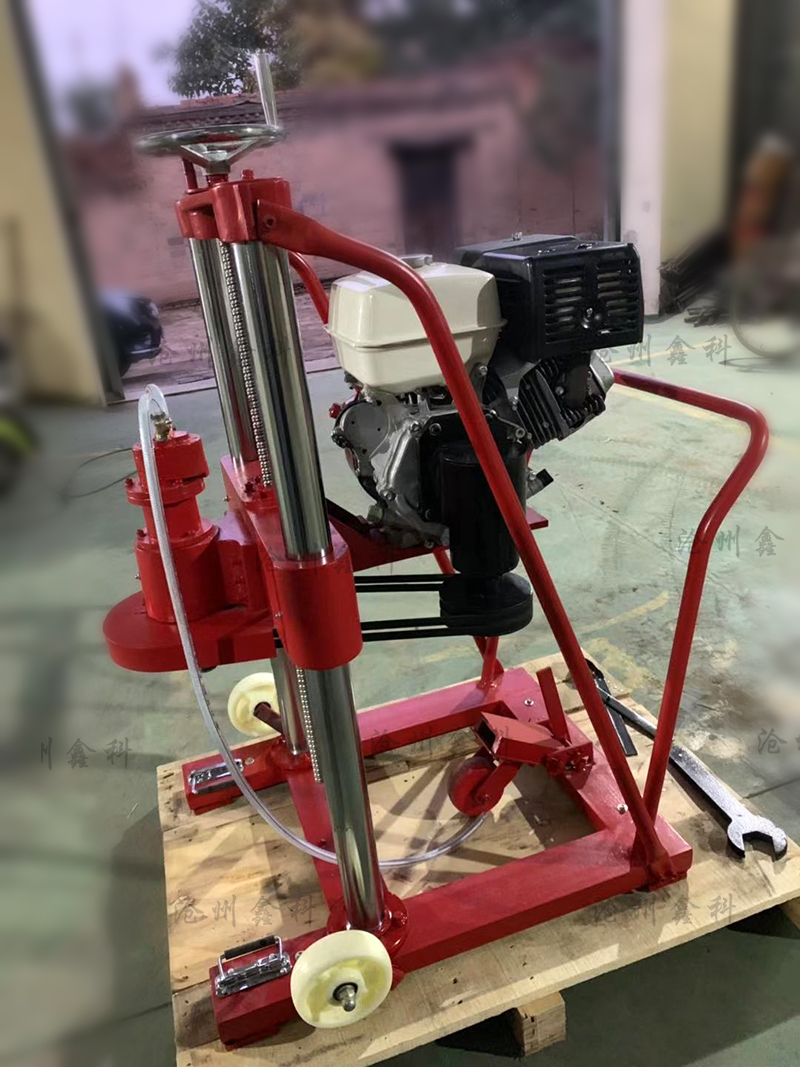

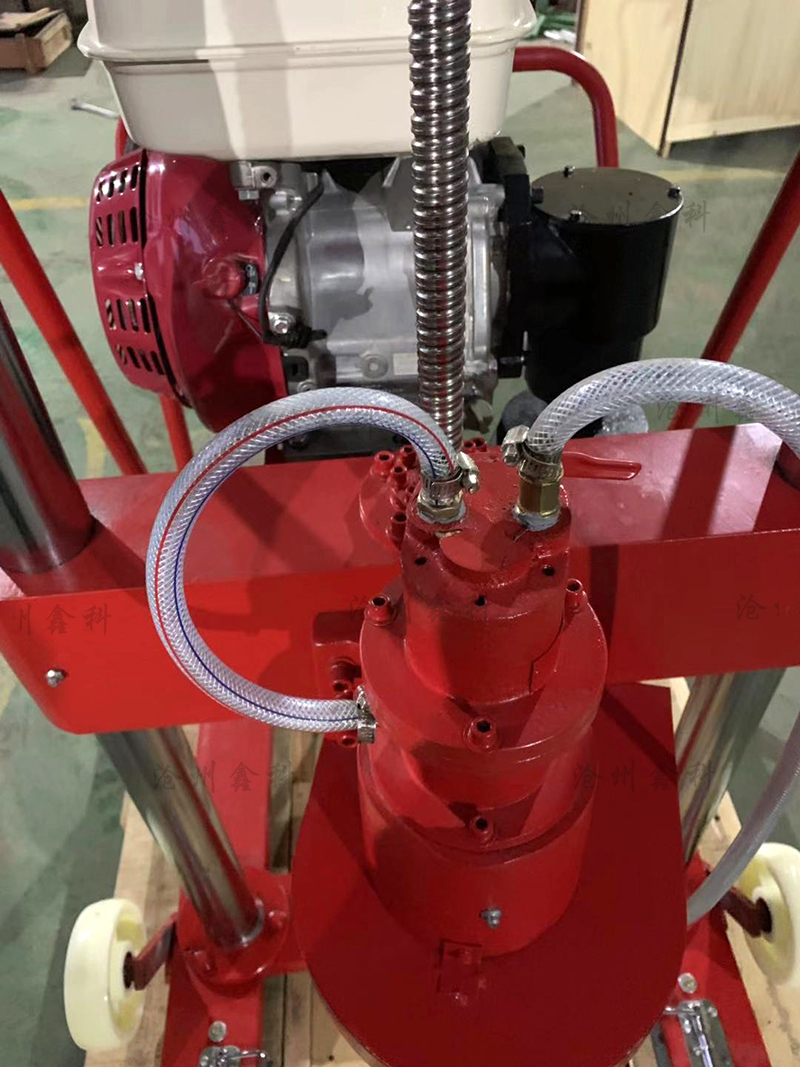

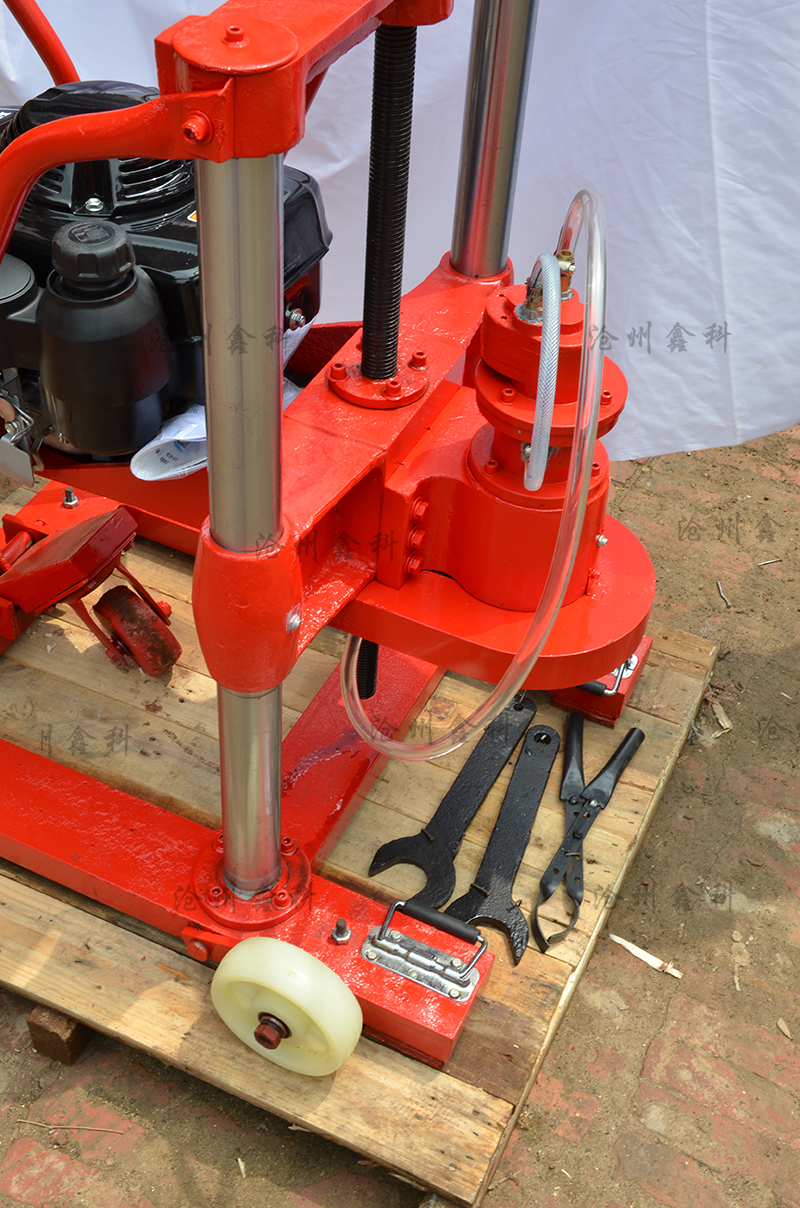

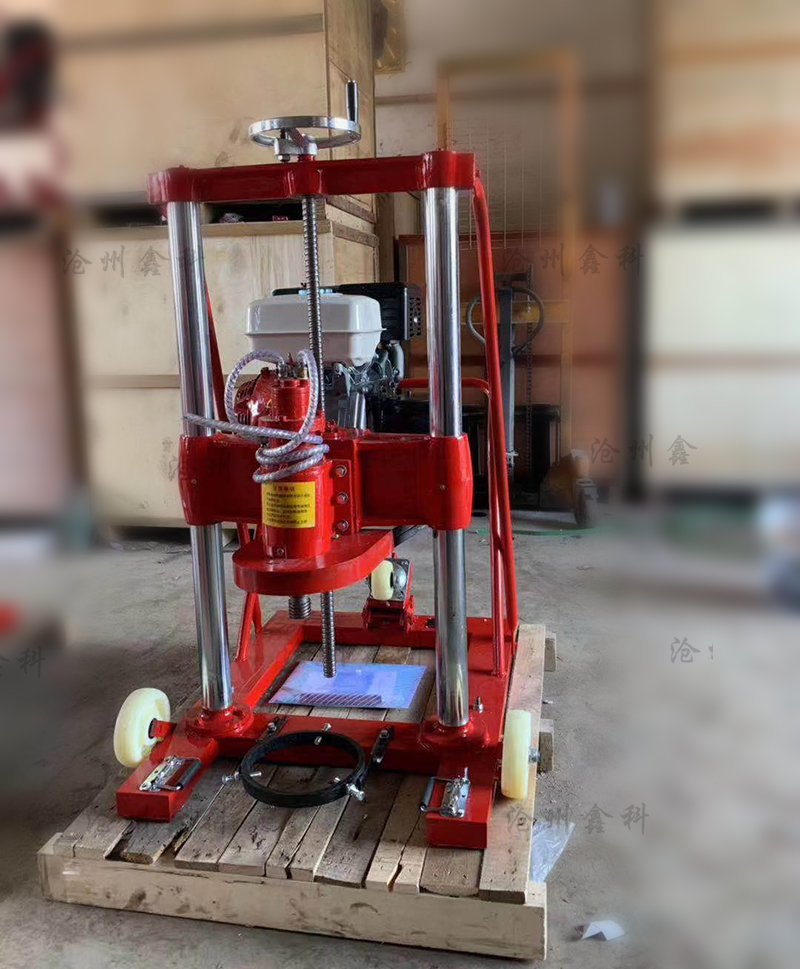

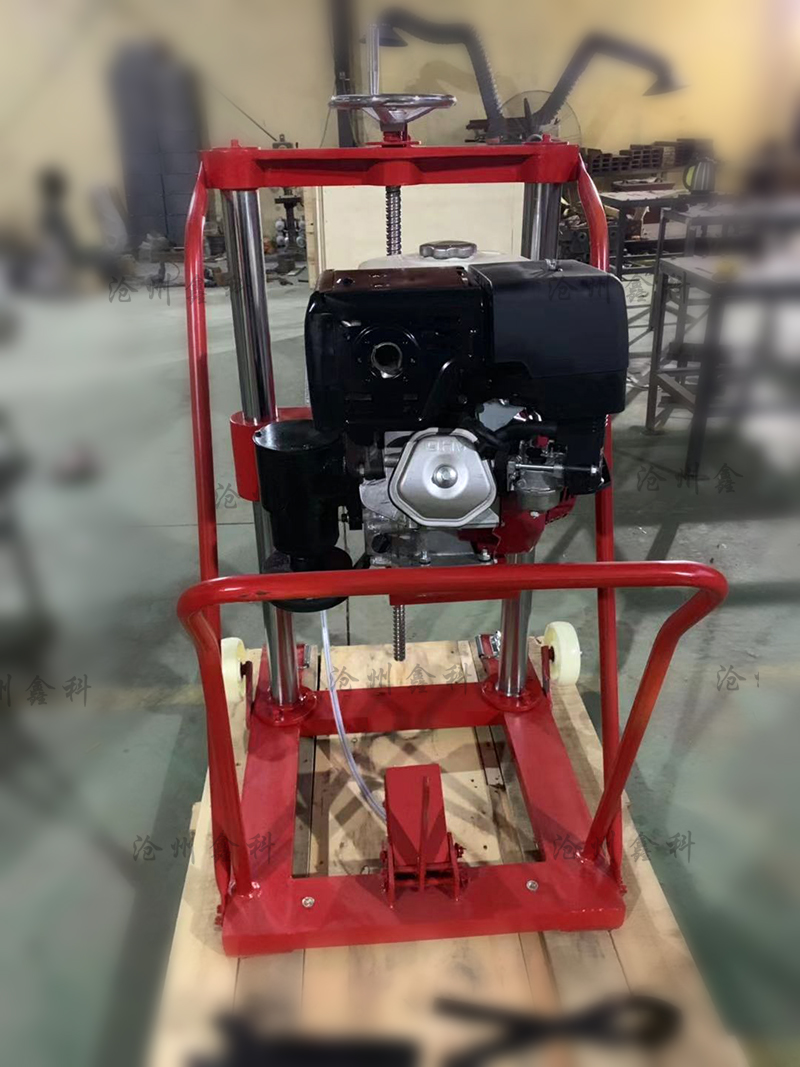

HZ-20混凝土鉆孔取芯機概述：

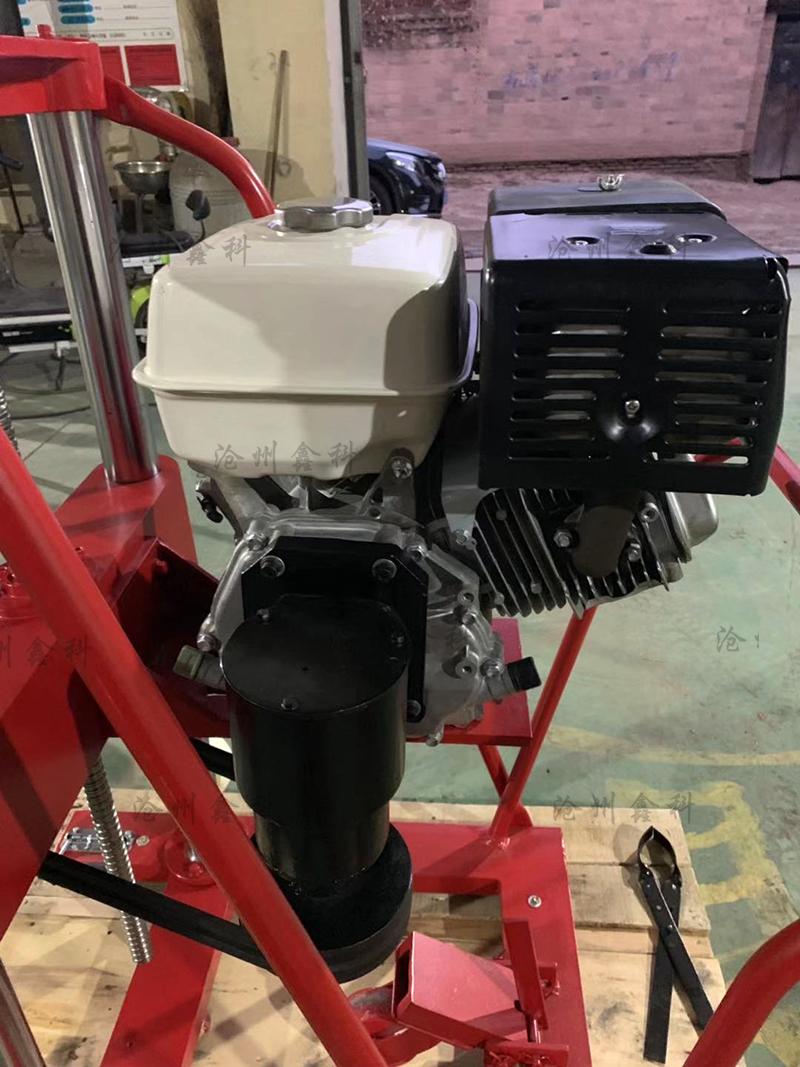

　　該機為HZ系列金剛石工程鉆機之一，利用高速切割技術，與薄壁金剛石鉆頭配套，采用汽油發動機為動力（本田或雅馬哈）起動快捷，運轉可靠，適用于無電力場所和較大口徑的工程鉆孔。廣泛應用于工程建筑、市政工程、設備安裝工程和建筑質量檢查等領域。

HZ-20混凝土鉆孔取芯機主要技術參數：

　　1、z大鉆孔直徑：200mm

　　2、z大鉆孔深度：700mm（使用加長桿或加長芯管時可達1500mm）

　　3、輸出轉速：800-1200轉/分

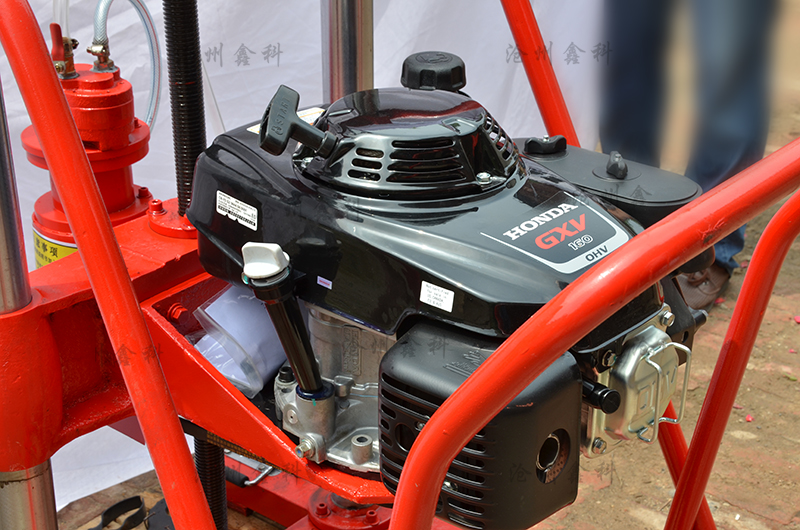

　　4、功率：5.5馬力 9.0馬力 13馬力（本田或雅馬哈汽油機）

　　5、機重：110千克。

HZ-20混凝土鉆孔取芯機主要特點：

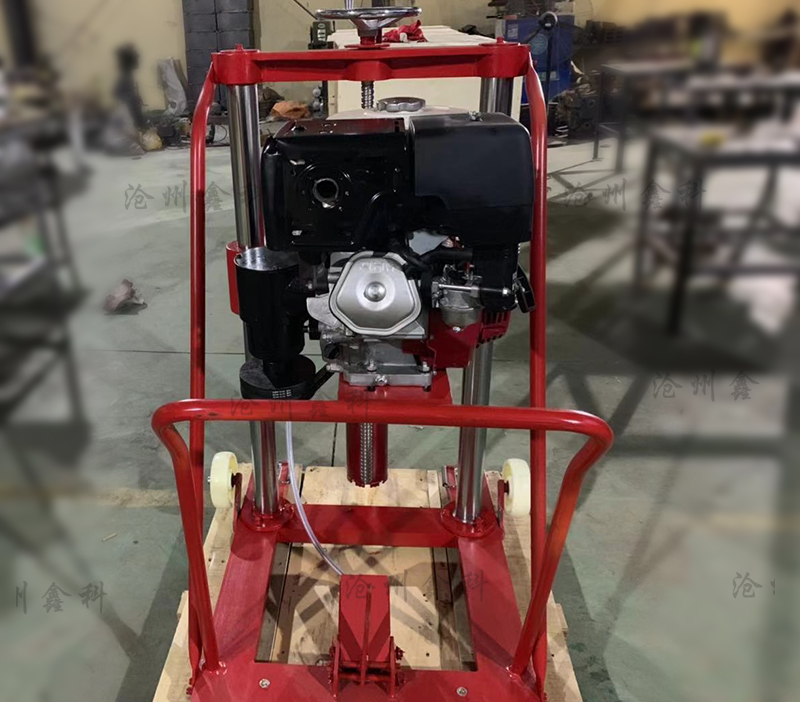

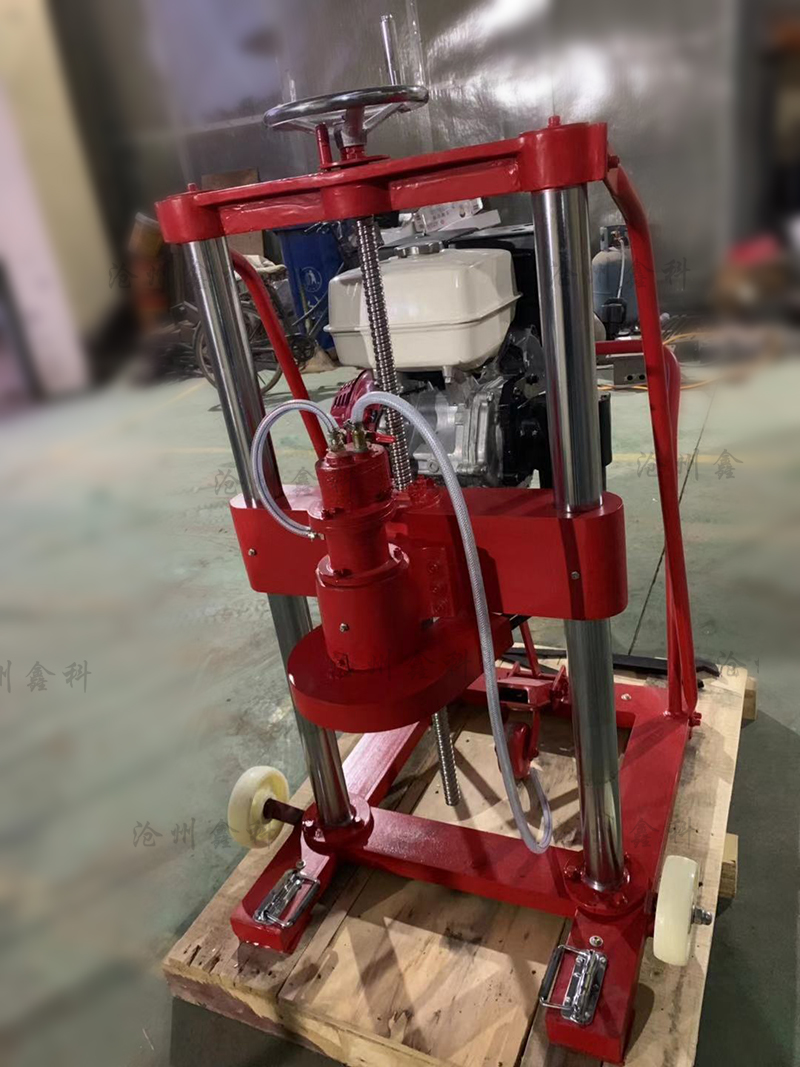

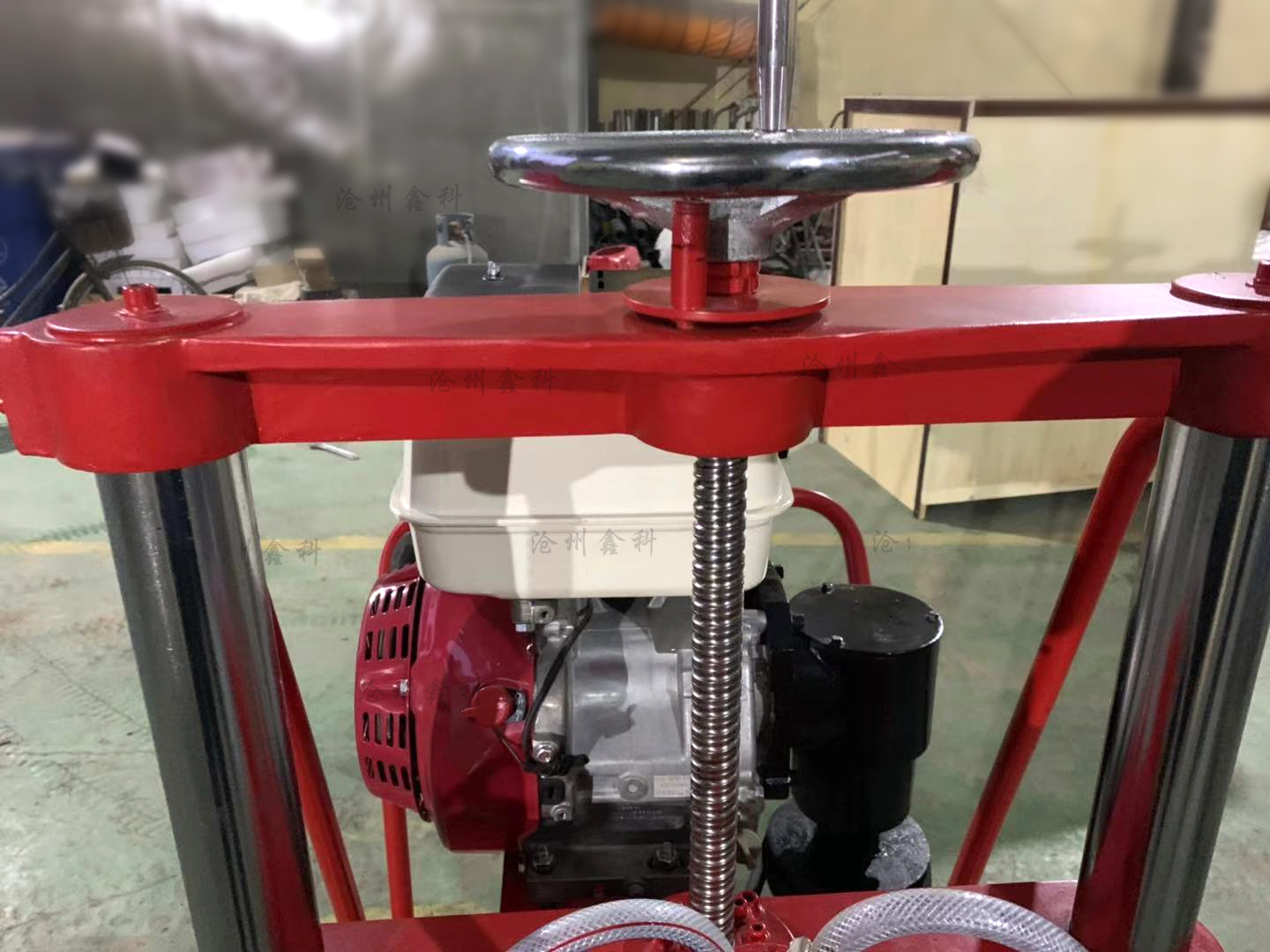

　　1、采用雙立柱結構、螺旋給進方式，穩定性好，操作簡單省力。

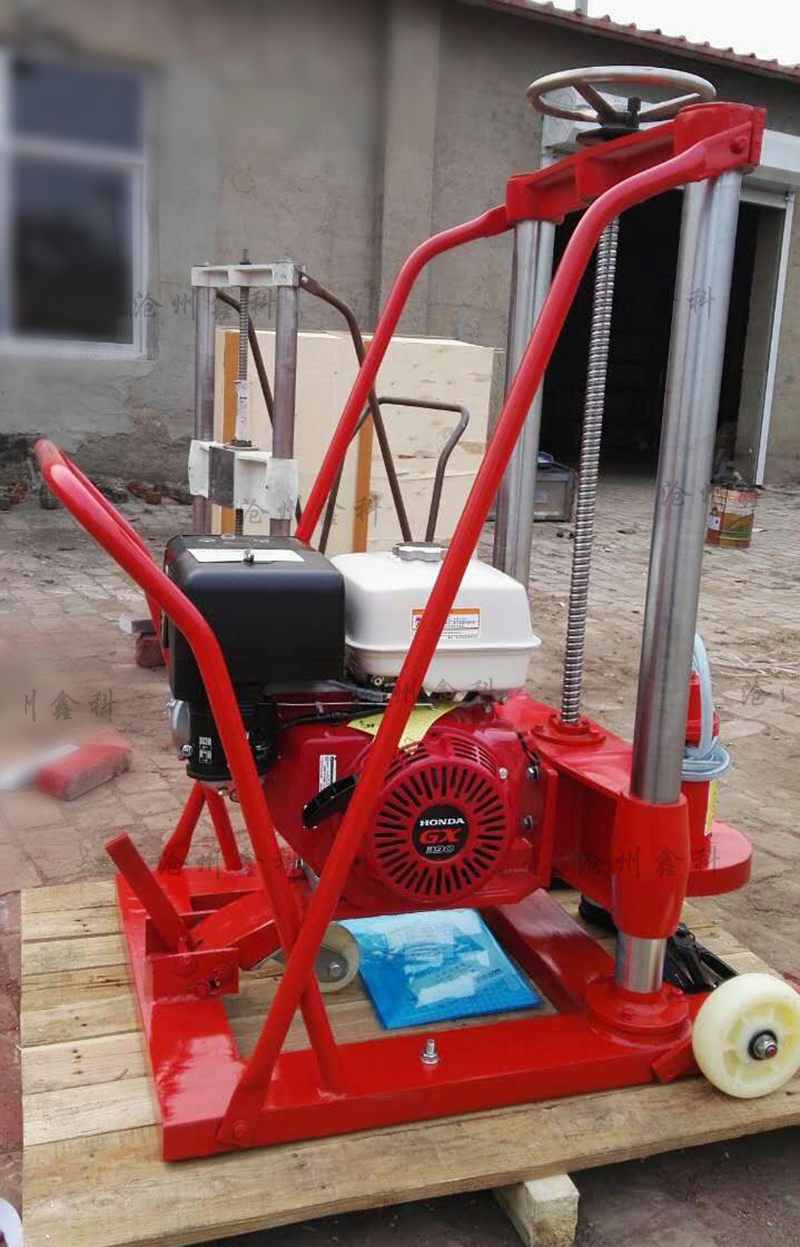

　　2、配有行輪，移動方便。

　　3、采用高速切割技術與薄壁金剛石鉆頭配套，可鉆切高強度鋼筋混凝土，鉆進效率高、孔位準確、孔壁光滑，成孔質量好，芯樣完整光滑、震動小，對建筑物無損害。

混凝土鉆孔取芯機操作過程：

　　1、使用前的準備工作：加入93#無鉛汽油和高級潤滑油，加入機油的多少可根據機油尺刻度為準。在立柱上加注潤滑油，并轉動給進手柄和輸出軸，檢查給進和回轉是否靈活可靠。

　　2、準備好水源。

　　3、檢查各部位螺絲是否松動。

　　4、安裝：鉆頭對孔位后，把三個行走輪搬起，讓底座落到地面。打小孔且混凝土強度不高時，則依靠鉆機的自身重量就可將鉆機固定，若打的孔徑較大，鉆機自身重量不能穩住鉆機時，可在底盤上放置重物（如砂袋、鐵塊、混凝土塊等）固定或打兩個膨脹螺栓加上壓桿（如槽鋼等）來固定鉆機，鉆機固定要牢靠，不得搖晃，否則鉆孔作業無法正常進行。

　　5、開孔：以上作業做好后，即可開孔作業，裝上鉆頭，起動汽油機（詳情見汽油機用戶手冊）把進水管放入水桶內，水桶要提到高出水泵位置，然后手捏氣襄把水吸入水泵，水泵上水后把水桶放在地面即可。油門調至z大，開始輕搖給進手柄，使鉆頭緩慢接觸地面。開孔要訣：先給水后鉆進，給進速度要慢，鉆壓要小。嚴禁無水作業，以免燒壞鉆頭和水封。

　　6、正常鉆入：當開孔鉆進2-3毫米深后，即可轉入正常鉆進，此時給進壓力適當加大，正常鉆進的要訣：給進壓力要適中，要保持均勻，碰到粗鋼筋給進壓力要減小。要做到一聽二看，聽機器的聲音是否正常，看孔口是否返（冒）水。

　　7、終孔：到達所取深度后，即可停鉆。停鉆的要求是：先關機器后關水，若是深孔時，還不能立即提鉆和停水，而要用水沖孔一段時間，目的在于將孔內的巖粉沖洗干凈，以防巖粉沉淀導致埋鉆，造成取芯困難。

HZ-20混凝土鉆孔取芯機注意事項：

　　1、當出現卡鉆時，不允許采用強行起動機器的辦法來排除卡鉆，而應采用人工方法（如用加長搬手轉動鉆頭）排除后，方可重新起動機器。

　　2、當巖芯卡在鉆頭內時，應立即停止鉆進，及時清除。清除時，只允許用橡膠錘或軟木棍輕輕敲擊鉆頭鋼體，反復敲擊即可將巖芯清除出來。

　　3、嚴禁用鐵錘敲擊鉆頭或巖芯，嚴禁用鐵棍從鉆頭后部插入敲擊巖芯，以免損壞薄壁鉆頭。

　　4、使用前應仔細閱讀（汽油機用戶手冊）嚴禁無水作業。

混凝土鉆孔取芯機維修與保養

　　1、取芯完成后，要把適當部位擦凈、晾干、涂油。要有專業人員負責使用保養，以保持機器的正常使用。

　　2、經常查看汽油、機油，以防短油造成機器損傷影響壽命。

　　3、機器長時間使用或使用多次后，應檢查一遍各部位螺栓是否有松動現象，以防影響和耽誤正常使用。

　　4、如機器長時間不使用，應把機器化油器中的汽油放凈，以防化油器沒浸時間過長，下次不易起動。
