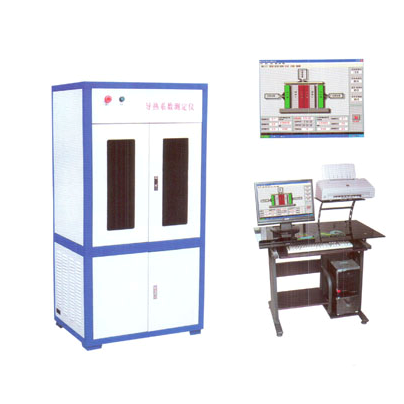

導熱系數試驗儀

一、用途：

用于測量各種勻質板材狀絕熱保溫材料的導熱系數測定。

二、主要特點：

微機自動控制，自動完成數據采集和生成報表，智能化程度高，使檢測快捷、準確。

三、結構組成：

智能導熱系數測定儀 由計算機及控制系統、計量熱板與防護熱板裝置、冷板與制冷裝置、組成。

四、導熱系數試驗儀主要技術指標：

　　1、 試件規格300X300（mm）

　　厚度10～40（mm）（優選厚度25mm）

　　2、 冷板溫度5℃～50℃

　　3、 熱板溫度：室溫～80℃

　　4、 測試準確度≤2%

　　5、 測試重復性<1%

　　6、 源電壓AC 220V 總功率2KW

　　7、 使用環境：帶空調的實驗室內23±2℃

　　8、 外型尺寸：長X寬X高

　　800 X 600 X 1600（mm）

五、導熱系數試驗儀工作原理：

　　采用雙試件測定裝置，防護熱板組：包括加熱單元、冷卻單元。

　　智能化導熱系數測定儀加熱單元分為在中心的計量單元和由隔縫分開的環繞計量單元的防護單元，并裝有絕熱裝置。

　　加熱單元采用雙熱面加熱器冷板與雙熱面對稱布置，根據試件的厚度設定移動冷板的空間將被測試件垂直放置在兩個相互平行具有恒定溫度的平板中，在穩定狀態下，試件中心測量部分具恒定熱流，通過測定穩定狀態下流過計量單元的一維恒定熱流Q、計量單元的面積A、試件冷、熱表面的溫度差△T，可以計算出試件的熱阻R，根據試件厚度，就可以準確計算出試件的導熱系數入的值。
