SYD-3536型克利夫蘭開口閃點試驗器用于測定除燃料油和開口閃點低于79℃外的石油產品和瀝青的閃點和燃點。

該儀器是滄州鑫科建筑儀器有限公司依據GB/T3536《石油產品閃點和燃點測定法（克利夫蘭開口杯法）》、中華人民共和國行業標準JTJ 052公路規程T 0611《瀝青閃點和燃點試驗（克利夫蘭開口杯法）》、 T0633《液體石油瀝青閃點試驗（泰格開口杯法）》所要求制造生產的。

SYD-3536型克利夫蘭開口閃點試驗器技術參數：

1、工作電源：  AC 220V±10%，50Hz。

2、加熱裝置：  石英管電爐加熱，無明火，防爆，功率0～600W連續可調。

3、劃掃裝置：  自動掃劃。

4、溫度計：    -6～500℃，分度2℃，技術條件符合石油產品試驗用液體溫度計技術條件GB/T514的規定。

5、點火裝置：  ⑴ 引火源：煤氣（或其它民用可燃氣，下同）；

⑵ 噴口孔徑：0.6～0.8毫米。

6、環境溫度：  -10℃～50℃。

7、相對濕度：  ≤85%。

8、整機功耗： 不大于650W。

瀝青閃點儀主要結構與原理：

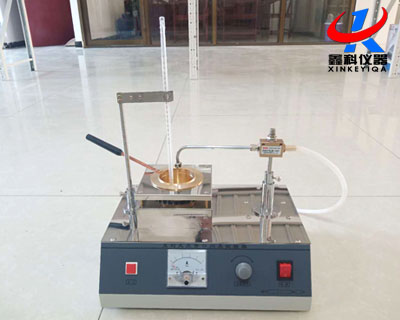

本儀器主要結構見圖1所示。

1、點火掃劃開關：按動此開關，點火器正向轉動點火；再次按動此開關，點火器反向轉動點火。

2、點火器：點火器組件，用于連接氣源和點著煤氣，頂部螺母用于調節火焰大小。

3、電流表：用于顯示加熱電爐的工作電流，調節和控制加熱功率。

4、電爐：加熱電爐。

5、克利夫蘭油杯：本儀器盛放試樣和加熱的專用油杯。

6、溫度計架：用于固定溫度計并使其保持垂直。

7、調壓旋鈕：用于調節加熱電爐的功率。

8、電源開關：打開此開關，指示燈亮，儀器接通工作電源。

電氣原理：儀器電路主要由加熱、加熱調節、點火掃劃系統組成。電源開關K1一打開，加熱電爐L即開始加熱。固態調壓器用于加熱爐加熱功率調節，旋轉調壓電位器，可調節加熱電爐的功率，其工作電流在電流表A上顯示。點火掃劃開關K2則控制掃劃電機D的工作。

使用方法：

1、使用本儀器前應仔細閱讀使用說明書。

2、根據試驗對象，仔細閱讀中華人民共和國標準GB/T3536《石油產品閃點和燃點測定法（克利夫蘭開口杯法）》、或中華人民共和國行業標準JTJ 052公路規程T 0611《瀝青閃點和燃點試驗（克利夫蘭開口杯法）》、 T0633《液體石油瀝青閃點試驗（泰格開口杯法）》，了解并熟悉標準所闡述的試驗方法、試驗步驟和試驗要求。

3、按標準所規定的要求，儀器放置在光線較暗且避風的地方以便觀察閃火，準備好試驗用的各種試驗器具、材料等。

4、檢查本儀器的工作狀態，使其符合說明書所規定的工作環境和工作條件。

5、檢查本儀器的外殼，必須處于良好的接地狀態。

6、打開包裝箱，按儀器的成套及技術文件來檢查儀器外表及相關配件，如無損壞或缺失，則按結構圖所示安裝好儀器。

7、打開電源開關，指示燈亮，隨后就可以進行試驗操作。

8、將試樣倒入克利夫蘭油杯中，至刻線處。

9、把油杯放在電爐上，調節好點火裝置和溫度計的高度，調節好火焰的大小，根據標準的規定調節電位器，即調節升溫速度，隨后就可以進行點火試驗

10、在預期閃點前28℃時，按動劃掃按鈕開關，點火桿劃掃點火。如未出現閃點現象，則每升溫2℃后，再次按動劃掃按鈕開關，點火桿向相反方向劃掃點火。試驗火焰每次越過試驗杯所需時間約為1s。

11、在油面上任何一點出現閃火時，記錄溫度計上的溫度作為閃點。

12、試驗結束后，作好清潔工作，并應切斷電源。

瀝青閃點儀注意事項：

1、電源線必須有良好的接地端，確保用電的安全。

2、儀器應放置在干燥、通風、沒有污染及酸堿等腐蝕性氣體的環境中，保持清潔。

3、試驗時，銅杯應輕拿輕放，以防玻璃管破碎，造成漏電。

4、電源開啟后順時針旋轉電位器旋鈕，電流指示仍未過零，請再向右旋一點角度即可。

5、調節加熱速率時，應注意盡量不要使加熱電流長時間地超過2.5A，以保證儀器的長期穩定使用。

6、使用過程中，請經常檢查乳膠管的老化情況，注意用氣安全。

克利夫蘭閃燃點試驗器儀器配置：

1、儀器成套

序號 名   稱 單位 數量 備件 備注

1 克利夫蘭開口閃點試驗器 臺

1

2 克利夫蘭油杯 只 1 根據訂貨要求可增供備件

3 點火器 套 1

4 溫度計（-6～500℃、分度2℃） 支 1

5 溫度計架 套 1

6 電源線（250V 6A） 根 1

7 保險絲 5A（Ф5×20） 只 1 1

8 乳膠管Φ6 米 1.5 此管不宜作煤氣管使用

2、技術文件

（1）    使用說明書                   1份

（2）    合格證                       1份

常見故障及排除方法

常見故障

原因分析

排除方法

電源

指示燈未亮

1、指示燈壞

2、保險絲斷

3、電源未接通
