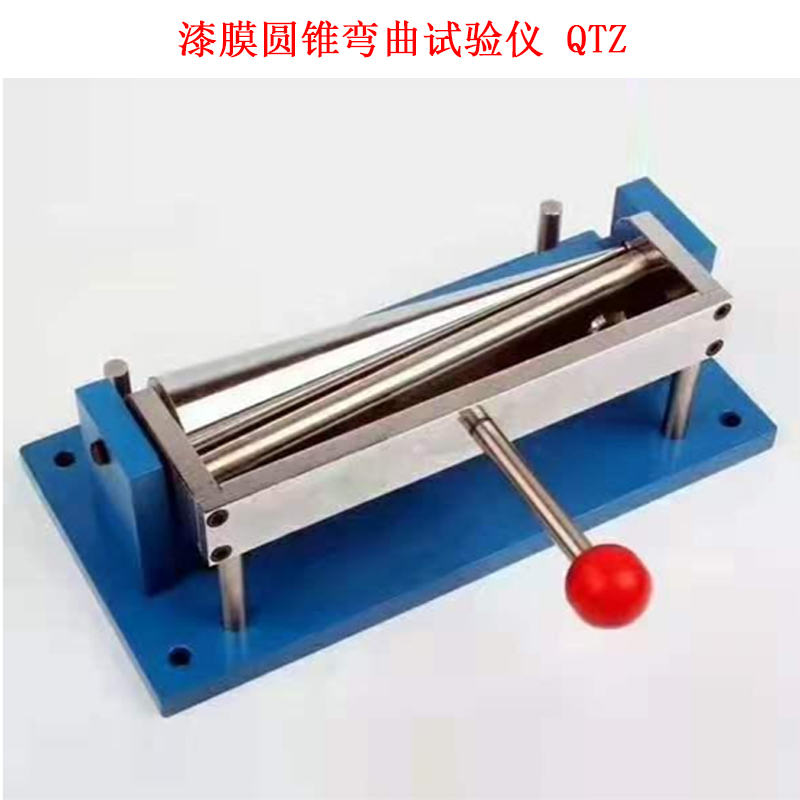

漆膜圓錐彎曲試驗儀 QTZ

一、用途與適用范圍：

該儀器適用于測定色漆、清漆的涂層（包括單層與復合涂層系統）在標準條

件下，繞錐形軸彎曲時，抗開裂或從金屬底板上剝離的性能，也可測定該涂層的

延伸率。

本儀器符合：標準 ISO6860—1984（E） 美國標準 ASTMD522—60（1979）

英國標準 BS3900；PartE11：1985

二、操作與使用方法：

■將制備好的試板的短邊 20mm 處，平行的裁去（裁去 20mm*100mm 以免試板

邊緣影響測試結果）。

■（參考附圖）將操縱桿 6 放在 V 形支承 5 上，將試板涂膜面朝著拉桿 3 插入，

使其一個短邊（裁去 20*100 處）與軸的小端相接觸，然后轉動旋鈕 4 將試板夾

住，然后均勻平穩地轉動操縱桿使試板彎曲，使其在 2—3S 時間繞軸 180°。記

錄與軸小端相距 zui 遠的試板開裂處（指涂膜開裂），并做標記，然后取下試板。

（注——可以在試板與拉桿之間的涂層面上放一張紙，以防在彎曲操作中拉桿

劃傷涂膜）。

漆膜圓錐彎曲試驗儀主要技術參數：

■錐形軸尺寸：小端Φ 3.2mm，大端Φ38mm，長 203mm

■試片厚度：0.3～0.8mm（硬底材）

0.3～5.0mm（軟底材）

■外形尺寸：300×120×83mm（長×寬×高）

漆膜圓錐彎曲試驗儀 QTZ
