輕質隔墻板收縮率測定儀 SP-600

一、概述

本廠根據國標 GB/T 23451-2009《建筑用輕質隔墻板》中設備的要求進行設

計制造。收縮測定儀主要用于測定輕質隔墻板的干縮率，確定在工程使用中的變

形量。

二、主要技術參數

標準試件長度：L=600±0.1mm

測量范圍：0-10mm

試件規格：100×實物厚度×600-810mm（其他規格可定制）

測量精度：0.01mm

三、試驗步驟

A、首先將樣品切割成標準試件 100*厚度*600（寬度），按照標準在試件兩

端中心位置鉆孔粘接測點測釘（φ6*18-20mm 的圓頭測釘），待牢固后放入恒溫

水槽內養護（20 ± 2℃），水面高出試件 20mm，浸泡 72h 后將試件表面用布擦

干水漬測量試件初始長度。

B、將測量?jī)x連同試件放入溫度 20 ± 1℃，濕度 50 ± 5%的恒溫室或者恒溫箱

內，進行測試標養。

C、機器配有兩根直徑 10mm 的圓柱形導軌棒將其橫向放置在底板上，試件

100 面立向放置在圓棒上（試件可以自由收縮，減小自身與平臺的摩擦力），使

測頭與測量?jī)x頂頭正確接觸。

D、將試件測定初始長度后，記錄儀表的數值，每天記錄儀表的數值變化，

直至干縮平衡，即連續三天或者任意三天的讀數波動值小于 0.01mm；量出試件

的長度，按照標準公式計算干縮值；取三塊試件的干燥收縮平均值為試驗結果，

修約至：0.01。

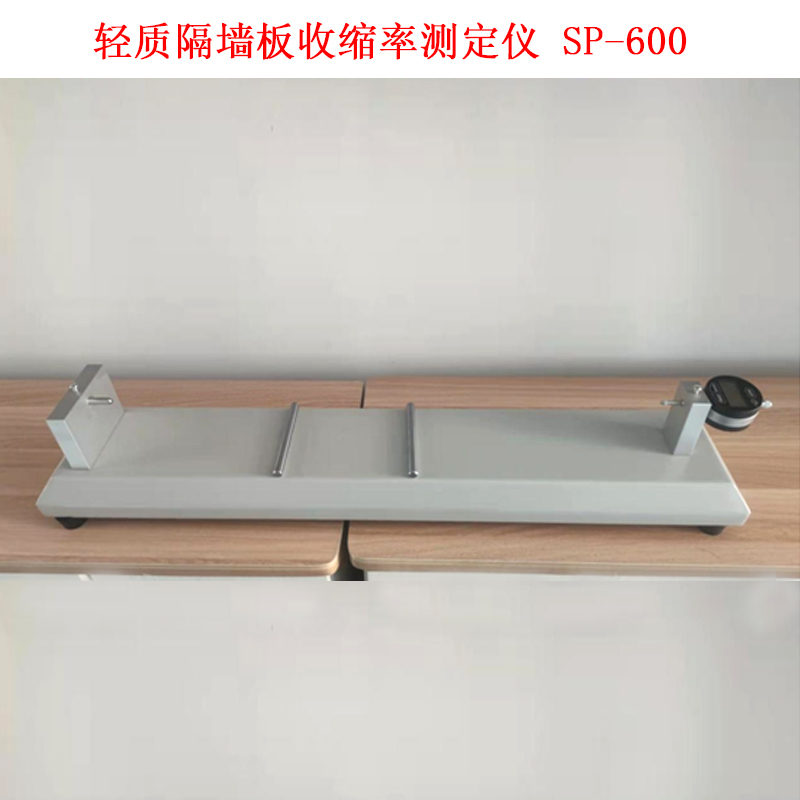

輕質隔墻板收縮率測定儀 SP-600
