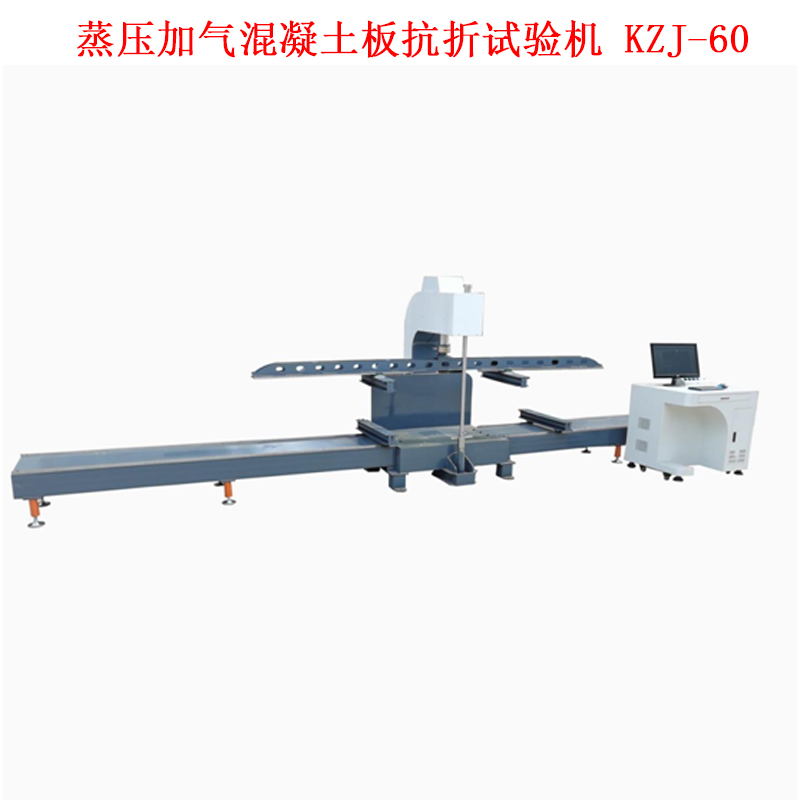

蒸壓加氣混凝土板抗折試驗機 KZJ-60

蒸壓加氣混凝土板抗折試驗機（以下簡稱試驗機）是用來測定屋面板、樓板、外墻板、

隔墻板等混凝土板機構性能的試驗設備。本設備根據《GB/T 15762-2020 蒸壓加氣混凝土板》

中對試驗設備的要求進行設計制造。

二、主要技術參數

（1）Z大試驗力：30KN（精度 0.1KN）

（2）撓度變化值：0-25mm(精度 0.01mm）

（3）加壓鋼板寬 100mm 絲杠行程：≥170mm

（4）上支承輥間距 100-300cm（可調）

下支承輥間距 100-600cm（可調）

（5）電 源：220V （6）功 率：1KW

（7）加載速度：0-500（N/S）（可調）

（8）Z大尺寸：600×60×30cm（可調）

（9）恒加載自動計算試驗結果

（10）試驗數據儲存 （11）自動生成報表

三、實驗步驟

本設備采用集中力四分點加載法進行

試驗，將待測板置于試驗環境不少于 24H，

進行測量和試驗。記錄板規格，系統中新建作業，輸入包括板長度、寬度、厚度等參數，并

根據試塊長度調整上下夾具位置，對于屋面板與樓板，受力面應與實際使用相符，對于外墻

板與隔墻板隨機擺放受力面，力歸零；板擺放完畢后，使用磁力表座將電子百分表分別安裝

在板長和板寬中部點下方，以及兩端支撐處、板寬中心點上方，緊貼試塊，數值歸零；

啟動試驗機開始加載，加載速度 3-5mm/min 左右，當試塊出現第一道裂縫，暫停加載，讀取

初裂時集中力載荷實測值、跨中撓度實測值和兩端支座位移實測值并移開電子百分表。當試

塊為隔墻板時試驗結束；當試塊為屋面板、樓板、外墻板時繼續加載至出現下表中標志之一

時，停止加載，記錄破壞時集中荷載實測值，試驗結束。
