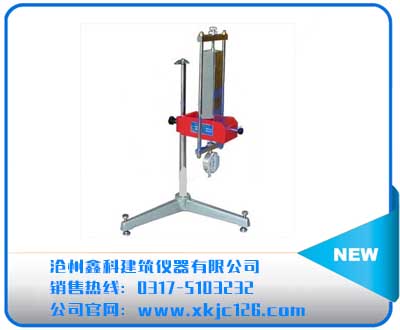

磚收縮膨脹儀符合《砌墻磚試驗方法》GB/T2542-2003的標準可供建筑科學研究相關，設計部門和有關實驗室以及施工單位用來測定砌墻磚的收縮和膨脹變形量。
一、結構特點
        主要是由：底座、試樣架、測量表架、上測頭、緊固螺釘、下測頭、百分表、標準桿、試體固定螺釘、底座調整螺絲等組成。該產品是依據GB/T2542-2003《砌墻磚實驗方法》標準制作的，上下測頭采用90°錐形凹座。具有使用方便、測量精度高、速度快、讀數清楚等特點
二、主要技術參數
      1.百分表量程：0～10mm；       z小刻度值: 0.01mm；
      2.標準桿長度：(256±0.02)mm；  標準桿測頭球面半徑：SR=2.25mm；
      3.測量范圍：251mm～261mm
三、操作與使用方法說明：
     1、選取您所需的標準桿中心高，將標準桿左側一端((如結構圖)靠在定位立柱凹槽內，標準桿擱架下平面緊貼底座的基準面，然后將標準桿另一端慢慢推入儀器的中心部位。
     2、擰松緊定螺釘，將百分表慢慢插入您所選用的可調立柱孔內，使百分表測頭與標準桿右端接觸，然后擰緊緊定螺釘，使百分表在儀器上定位。讀記此時百分表的刻度。
     3、試件的安放方法與1相同。
     4、試件的制作、養護及收縮、膨脹試驗按GBJ5101-2003等有關標準進行。磚收縮膨脹儀它適用于磚收縮膨脹儀砌墻磚生產廠、科研單位、大專院校、建工部門等單位用來檢測燒結普通磚、粉煤灰磚等砌墻磚的收縮及膨脹變形量。
四、注意事項：
     1、磚收縮膨脹儀應安放在平整的工作臺上，其四個腳應受力均勻，切忌三點著力，以防儀器變形而影響精度。
     2、標準桿是儀器的基準長度單位，必須輕拿輕放，防止變形。
     3、百分表為精密部件，試件放置及取出時應輕穩仔細，切勿碰撞表架及表桿。
     4、每次使用完畢，應在非油漆件表面涂少許潤滑油，在百分表活動零件表面涂儀表油。
     5、粉塵濃度高的環境或較長時間停用，應采取防塵措施。
